Dalam sistem penjangkaran kapal maupun aplikasi rantai industri, penggunaan shackle memiliki peran yang sangat penting untuk menjaga keamanan dan kekuatan sambungan. Namun, masih banyak yang menganggap bahwa joining shackle dan kenter shackle adalah komponen yang sama karena keduanya berfungsi sebagai penghubung.

Padahal, jika dilihat dari desain, posisi pemasangan, hingga fungsinya, terdapat perbedaan yang cukup signifikan antara keduanya. Kesalahan memilih jenis shackle dapat mempengaruhi performa sistem rantai, mempercepat keausan komponen, bahkan meningkatkan risiko kegagalan sambungan saat menerima beban tinggi.

Lalu, apa sebenarnya perbedaan Joining Shackle vs Kenter Shackle? Simak penjelasan lengkapnya berikut ini.

Mengenal Apa itu Shackle?

Shackle merupakan komponen penghubung yang digunakan untuk menyambungkan rantai, sling, wire rope, jangkar, maupun berbagai peralatan lifting dan rigging lainnya. Alat ini umumnya terbuat dari baja berkekuatan tinggi sehingga mampu menahan beban besar dalam berbagai kondisi kerja.

Dalam industri maritim, offshore, konstruksi, hingga pertambangan, shackle menjadi salah satu komponen penting yang berfungsi menjaga keamanan sistem pengangkatan maupun penarikan beban.

Di antara berbagai jenis yang tersedia, dua tipe yang sering digunakan dalam sistem rantai jangkar adalah joining shackle dan kenter shackle.

Apa itu Kenter Shackle?

Kenter shackle atau sering disebut juga kenter link shackle adalah jenis shackle yang dirancang khusus untuk menghubungkan dua bagian rantai stud link dengan ukuran yang sama.

Bentuknya dibuat menyerupai mata rantai biasa sehingga dapat menjadi bagian dari rangkaian rantai tanpa menimbulkan hambatan saat rantai bergerak melalui windlass atau chain wheel kapal.

Karakteristik utama kenter shackle meliputi:

  • Memiliki desain menyerupai mata rantai rantai jangkar.
  • Digunakan untuk menyambung rantai dengan rantai.
  • Terdiri dari beberapa bagian yang dapat dibongkar pasang.
  • Mampu melewati windlass dengan lancar.
  • Umumnya digunakan pada rantai jangkar kapal berukuran besar.

Karena desainnya yang menyatu dengan rantai, kenter shackle sering digunakan saat diperlukan penambahan, penggantian, atau perbaikan segmen rantai tanpa harus mengganti keseluruhan rangkaian.

Apa itu Joining Shackle?

Joining shackle adalah shackle yang digunakan untuk menghubungkan rantai dengan komponen lain dalam sistem penjangkaran maupun sistem lifting.

Berbeda dengan kenter shackle yang menghubungkan rantai ke rantai, joining shackle berfungsi menghubungkan:

  • Rantai ke jangkar.
  • Rantai ke swivel.
  • Rantai ke fitting khusus.
  • Rantai ke komponen penghubung lainnya.

Jenis joining shackle yang paling umum digunakan memiliki bentuk menyerupai huruf D atau bow, tergantung kebutuhan aplikasi dan arah pembebanan.

Karena fungsinya sebagai penghubung antar komponen yang berbeda, desain joining shackle lebih fleksibel dibandingkan kenter shackle.

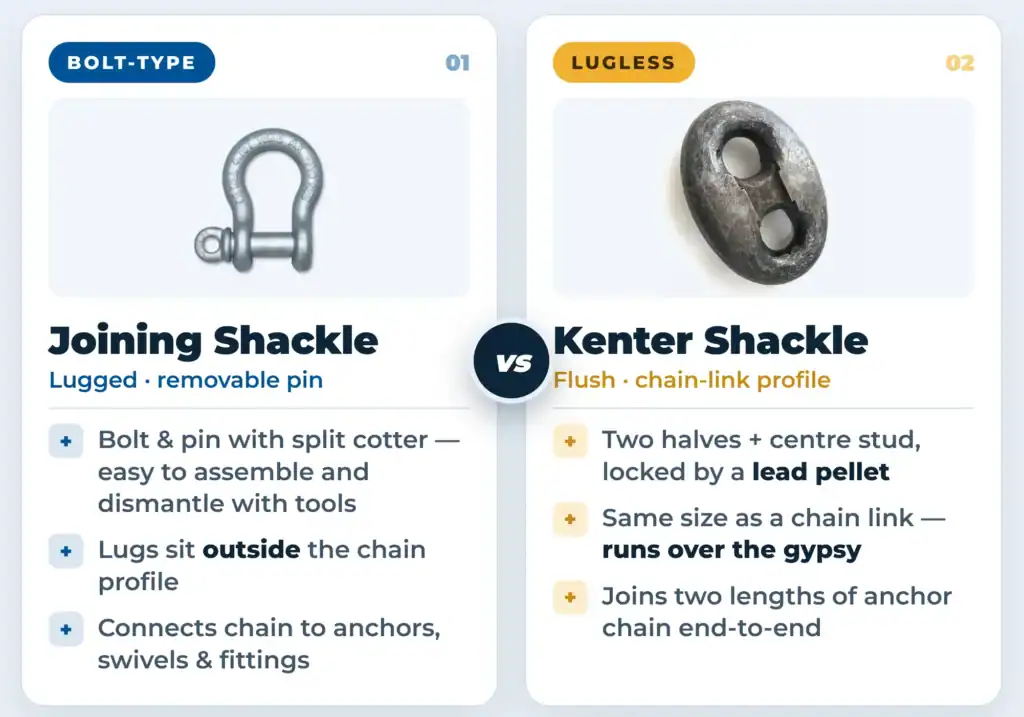

Joining Shackle vs Kenter Shackle: Apa Perbedaannya?

Agar lebih mudah dipahami, berikut beberapa perbedaan utama antara joining shackle dan kenter shackle.

Aspek Kenter Shackle Joining Shackle
Fungsi Utama Menyambung rantai ke rantai Menyambung rantai ke komponen lain
Posisi Penggunaan Di tengah rangkaian rantai Di ujung rantai
Bentuk Menyerupai mata rantai Umumnya berbentuk D atau Bow
Kompatibilitas Windlass Dapat melewati windlass Tidak selalu dirancang melewati windlass
Fleksibilitas Sambungan Khusus untuk rantai sejenis Lebih fleksibel untuk berbagai fitting
Sistem Penguncian Pin tengah dan pengunci khusus Screw pin, bolt & nut, atau pin biasa
Aplikasi Umum Rantai jangkar kapal Jangkar, swivel, lifting system



Memahami perbedaan Joining Shackle vs Kenter Shackle sangat penting untuk memastikan sistem rantai maupun penjangkaran bekerja secara aman dan efisien.

Secara sederhana, kenter shackle digunakan untuk menyambung rantai dengan rantai dan dirancang agar dapat menjadi bagian dari rangkaian rantai itu sendiri. Sementara itu, joining shackle berfungsi menghubungkan rantai dengan komponen lain seperti jangkar, swivel, atau perangkat pendukung lainnya.

Perbedaan Berdasarkan Fungsi

Perbedaan paling mendasar terletak pada fungsi penggunaannya.

Kenter Shackle

Kenter shackle digunakan ketika diperlukan penyambungan dua segmen rantai. Oleh karena itu, komponen ini biasanya ditempatkan di bagian tengah rangkaian rantai.

Misalnya, saat rantai jangkar mengalami kerusakan pada salah satu segmennya, bagian yang rusak dapat diganti dan disambungkan kembali menggunakan kenter shackle.

Joining Shackle

Joining shackle digunakan untuk menghubungkan rantai dengan komponen yang berbeda.

Contohnya:

  • Rantai ke anchor.
  • Rantai ke swivel.
  • Rantai ke connector plate.
  • Rantai ke sistem mooring tertentu.

Karena itu, joining shackle lebih sering ditemukan pada bagian ujung sistem rantai.

Perbedaan Berdasarkan Desain

Desain kedua komponen ini juga dibuat untuk tujuan yang berbeda.

Desain Kenter Shackle

Kenter shackle dirancang menyerupai mata rantai sehingga:

  • Tidak mengganggu pergerakan rantai.
  • Memiliki profil yang lebih ramping.
  • Mampu melewati windlass tanpa tersangkut.
  • Menjaga kelancaran proses penurunan maupun pengangkatan jangkar.

Desain Joining Shackle

Joining shackle memiliki bentuk yang lebih terbuka dan fleksibel.

Keunggulannya adalah:

  • Mudah dipasang.
  • Mudah dibongkar.
  • Dapat digunakan untuk berbagai jenis koneksi.
  • Cocok untuk kebutuhan lifting dan rigging selain sistem jangkar.

Perbedaan Berdasarkan Cara Kerja

Saat menerima beban, kedua jenis shackle bekerja dengan karakteristik yang berbeda.

Kenter shackle dirancang untuk menerima gaya tarik yang searah dengan rantai. Karena menjadi bagian dari rantai itu sendiri, distribusi beban berlangsung lebih merata.

Sementara itu, joining shackle dirancang untuk mengakomodasi perpindahan beban dari rantai menuju komponen lain. Oleh karena itu, pemilihan ukuran dan tipe joining shackle harus benar-benar sesuai dengan kapasitas sistem yang digunakan.

Kapan Harus Menggunakan Kenter Shackle?

Kenter shackle menjadi pilihan yang tepat apabila:

  • Perlu menyambung dua segmen rantai stud link.
  • Melakukan penggantian sebagian rantai jangkar.
  • Membutuhkan sambungan yang dapat melewati windlass.
  • Menginginkan bentuk sambungan yang menyerupai rantai asli.

Pada industri maritim, penggunaan kenter shackle sudah menjadi standar dalam proses penyambungan rantai jangkar kapal.

Kapan Harus Menggunakan Joining Shackle?

Joining shackle lebih tepat digunakan ketika:

  • Menghubungkan rantai ke jangkar.
  • Menghubungkan rantai ke swivel.
  • Menghubungkan rantai ke perangkat lifting.
  • Membutuhkan koneksi antar komponen dengan bentuk berbeda.

Joining shackle juga banyak digunakan pada aplikasi rigging, lifting, towing, offshore, hingga konstruksi berat.

Jenis-Jenis Shackle yang Umum Digunakan

Selain joining shackle dan kenter shackle, terdapat beberapa jenis shackle lain yang sering digunakan dalam industri.

1. Dee Shackle (D Shackle)

Shackle berbentuk huruf D yang dirancang untuk menerima beban lurus atau in-line loading.

Keunggulannya meliputi:

  • Kekuatan tinggi.
  • Ringkas.
  • Cocok untuk ruang terbatas.

2. Bow Shackle

Bow shackle memiliki bagian lengkung yang lebih lebar dibandingkan D shackle.

Jenis ini cocok digunakan apabila:

  • Terdapat beberapa titik sambungan.
  • Sudut pembebanan lebih bervariasi.
  • Dibutuhkan fleksibilitas lebih tinggi.

3. Screw Pin Shackle

Screw Pin Shackle adalah jenis shackle yang menggunakan pin berulir sebagai pengunci. Tipe ini populer karena mudah dipasang dan dilepas tanpa memerlukan alat khusus.

Oleh karena itu, Screw Pin Shackle sering digunakan pada pekerjaan lifting dan rigging yang bersifat sementara atau membutuhkan pemasangan yang cepat. Namun, pin perlu diperiksa secara berkala untuk memastikan tidak mengendur selama penggunaan.

4. Bolt Type Shackle

Bolt Type Shackle menggunakan sistem baut, mur, dan cotter pin sebagai pengunci sehingga menawarkan tingkat keamanan yang lebih tinggi dibandingkan Screw Pin Shackle.

Jenis ini banyak digunakan pada aplikasi beban berat, operasi jangka panjang, serta lingkungan kerja yang memiliki getaran tinggi karena risiko pin terlepas lebih kecil.

5. Chain Shackle

Chain Shackle dirancang khusus untuk digunakan bersama rantai, baik pada sistem lifting maupun penjangkaran kapal. Bentuknya dibuat agar sesuai dengan karakteristik rantai sehingga distribusi beban lebih merata dan aman.

Jenis shackle ini banyak digunakan di industri maritim, offshore, pelabuhan, dan berbagai aplikasi yang melibatkan rantai berkekuatan tinggi.

Tips Memilih Shackle yang Tepat

Sebelum memilih shackle, ada beberapa hal yang perlu diperhatikan.

  • Sesuaikan dengan Jenis Aplikasi: Pastikan jenis shackle sesuai dengan fungsi yang dibutuhkan. Jangan menggunakan joining shackle untuk menggantikan fungsi kenter shackle, maupun sebaliknya.
  • Perhatikan Working Load Limit (WLL): WLL menunjukkan kapasitas beban kerja aman yang dapat ditanggung oleh shackle. Pilih kapasitas yang sesuai atau lebih tinggi dari kebutuhan operasional.
  • Pastikan Material Berkualitas: Gunakan shackle yang terbuat dari forged alloy steel atau material berkekuatan tinggi lainnya agar mampu bertahan pada lingkungan kerja ekstrem.
  • Cek Sertifikasi Produk: Produk yang telah memenuhi standar internasional memberikan jaminan kualitas, keamanan, dan konsistensi performa.
  • Lakukan Inspeksi Berkala: Periksa adanya retak, korosi, keausan pin, perubahan bentuk, kerusakan ulir.  Shackle yang mengalami kerusakan tidak boleh digunakan kembali karena dapat membahayakan operasional.

Pilihan Shackle Berkualitas dari PT Nobel Riggindo Samudra

Sebagai distributor lifting, rigging, dan material handling terpercaya di Indonesia, PT Nobel Riggindo Samudra menyediakan berbagai jenis shackle berkualitas tinggi untuk kebutuhan industri, maritim, offshore, konstruksi, manufaktur, hingga pertambangan.

Beberapa produk unggulan yang tersedia antara lain:

  • Shackle Yoke 8-835
  • Shackle Yoke 8-837
  • Shackle Yoke DA 838 Bow Shackle
  • Shackle Yoke 8-834 Forged Chain Shackle with Screw Pin

Seluruh produk yang tersedia dipilih dari merek terpercaya dan dirancang untuk memberikan performa optimal, daya tahan tinggi, serta tingkat keamanan yang sesuai standar industri.

Jika Anda membutuhkan produk shackle berkualitas tinggi untuk kebutuhan lifting, rigging, marine, maupun offshore, PT Nobel Riggindo Samudra siap menjadi mitra terpercaya dengan produk bersertifikasi dan dukungan teknis profesional untuk berbagai sektor industri.

Tim ahli Nobel Riggindo juga siap membantu Anda menentukan jenis shackle yang paling sesuai dengan kebutuhan operasional di lapangan.
