Dalam industri konstruksi, pertambangan, pelabuhan, minyak dan gas, hingga manufaktur, proses mengangkat atau menarik beban berat memerlukan peralatan yang aman dan efisien. Salah satu komponen penting yang sering digunakan dalam sistem lifting dan rigging adalah snatch block.

Meski bentuknya menyerupai katrol biasa, snatch block memiliki fungsi yang jauh lebih spesifik. Alat ini mampu mengubah arah tarikan wire rope, membantu mendistribusikan beban, hingga meningkatkan efisiensi kerja pada sistem crane maupun winch. Karena itulah snatch block menjadi salah satu perlengkapan yang hampir selalu dijumpai dalam berbagai pekerjaan pengangkatan dan penarikan beban.

Lalu, apa sebenarnya snatch block? Bagaimana cara kerjanya? Apa saja jenis dan fungsinya? Simak penjelasan lengkap berikut ini.

Apa itu Snatch Block?

Snatch block adalah alat bantu lifting berbentuk katrol (pulley) yang dirancang untuk mengubah arah tarikan wire rope atau sling saat proses pengangkatan maupun penarikan beban. Berbeda dengan pulley konvensional yang biasanya dipasang secara permanen, snatch block memiliki side plate yang dapat dibuka, sehingga wire rope dapat dipasang tanpa harus melepas ujung tali terlebih dahulu.

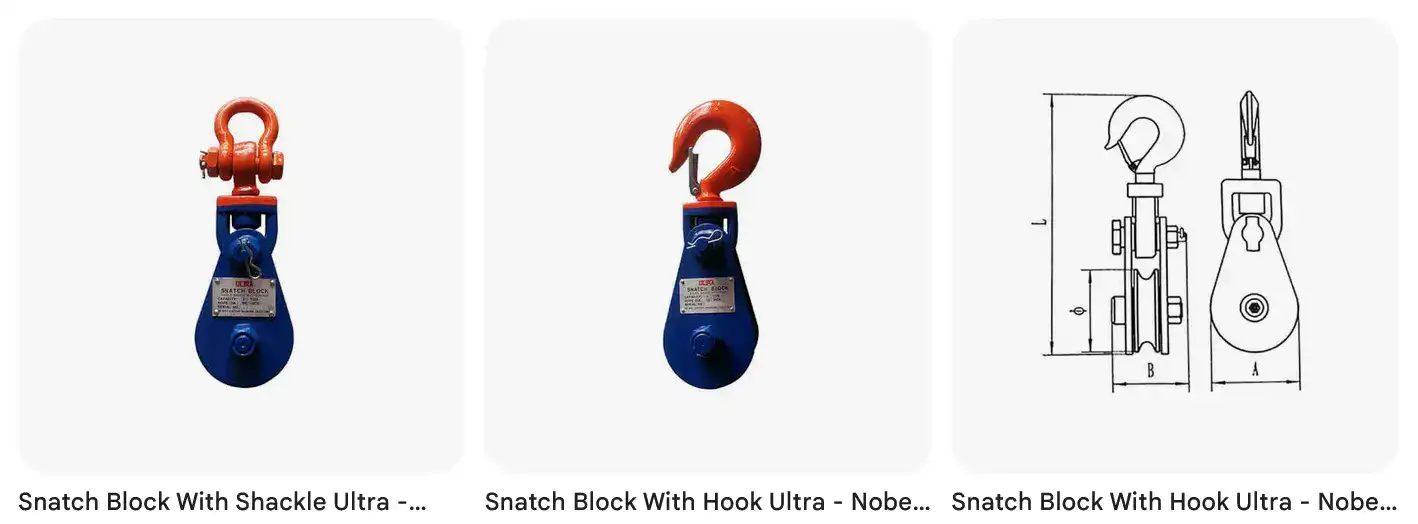

snatch block nobel



Karakteristik tersebut membuat pemasangan menjadi lebih cepat dan praktis, terutama ketika digunakan di lapangan dengan kondisi kerja yang dinamis.

Pada umumnya, snatch block terdiri atas satu atau lebih roda (sheave) yang berputar pada porosnya. Ketika wire rope melewati roda tersebut, arah tarikan dapat diubah sesuai kebutuhan. Dalam konfigurasi tertentu, snatch block juga dapat memberikan keuntungan mekanis (mechanical advantage), sehingga gaya yang dibutuhkan untuk menarik atau mengangkat beban menjadi lebih kecil.

Karena kemampuannya tersebut, snatch block banyak dimanfaatkan pada sistem crane, winch, towing, recovery kendaraan, hingga berbagai aplikasi rigging di sektor industri.

Mengapa Snatch Block Penting dalam Sistem Lifting?

Tidak semua pekerjaan pengangkatan memungkinkan operator menarik beban dalam satu garis lurus. Pada area kerja yang sempit, memiliki banyak penghalang, atau membutuhkan sudut tarikan tertentu, penggunaan snatch block menjadi solusi yang efektif.

Dengan memanfaatkan snatch block, operator dapat:

  • Mengubah arah tarikan tanpa memindahkan posisi winch atau crane.
  • Mengurangi beban kerja mesin penarik.
  • Membantu menjaga kestabilan wire rope selama proses lifting.
  • Meningkatkan efisiensi sistem pengangkatan.
  • Mengurangi risiko kerusakan pada peralatan akibat sudut tarikan yang tidak ideal.

Inilah alasan mengapa snatch block banyak digunakan pada proyek-proyek berskala besar yang mengutamakan keselamatan kerja dan efisiensi operasional.

Cara Kerja Snatch Block

Prinsip kerja snatch block sebenarnya cukup sederhana, yaitu memanfaatkan putaran roda (sheave) sebagai jalur wire rope.

Saat wire rope melewati alur roda, gaya tarik akan dialihkan menuju arah yang diinginkan. Dengan demikian, operator tidak perlu selalu berada sejajar dengan posisi beban.

Sebagai contoh, ketika sebuah winch berada di depan kendaraan tetapi arah penarikan harus dilakukan dari samping karena adanya hambatan, snatch block dapat dipasang pada titik anchor. Wire rope kemudian dilewatkan melalui sheave sehingga arah tarikan berubah sesuai kebutuhan.

Dalam konfigurasi tertentu, wire rope dapat dililitkan kembali sehingga menciptakan sistem pulley yang mampu meningkatkan kapasitas tarik. Semakin banyak jalur rope yang menopang beban, semakin kecil gaya yang diperlukan untuk memindahkan beban tersebut.

Namun, penggunaan konfigurasi ini juga harus memperhitungkan kapasitas peralatan, diameter wire rope, serta Working Load Limit (WLL) agar tetap aman.

Komponen Utama Snatch Block

Agar dapat bekerja secara optimal, snatch block terdiri atas beberapa komponen penting yang saling mendukung.

1. Sheave (Roda Katrol)

Sheave merupakan roda utama yang berfungsi sebagai jalur wire rope. Komponen ini dirancang dengan alur khusus agar wire rope tetap berada pada posisinya selama proses lifting berlangsung.

Diameter sheave harus sesuai dengan ukuran wire rope untuk meminimalkan keausan serta menjaga umur pakai tali baja.

2. Side Plate

Side plate adalah pelat pelindung yang berada di kedua sisi sheave. Salah satu keunggulan snatch block dibanding pulley biasa adalah side plate dapat dibuka, sehingga wire rope dapat dipasang tanpa perlu melepas ujung tali.

Fitur ini membuat proses instalasi menjadi lebih cepat, terutama ketika digunakan pada proyek yang membutuhkan efisiensi waktu.

3. Pin atau Axle

Pin merupakan poros tempat sheave berputar. Komponen ini harus memiliki kekuatan tinggi karena menerima beban utama selama proses lifting. Pada produk berkualitas, pin biasanya dipadukan dengan bearing agar putaran roda menjadi lebih halus.

4. Hook, Eye, atau Shackle

Bagian ini berfungsi sebagai titik penghubung antara snatch block dengan anchor point, crane hook, maupun rigging lainnya. Jenis penghubung inilah yang nantinya membedakan tipe snatch block menjadi hook type maupun shackle/eye type.

5. Bearing

Bearing membantu mengurangi gesekan pada putaran sheave sehingga proses penarikan menjadi lebih ringan sekaligus memperpanjang usia komponen.

Fungsi Snatch Block

Meskipun terlihat sederhana, snatch block memiliki berbagai fungsi penting dalam pekerjaan lifting dan rigging.

1. Mengubah Arah Tarikan

Fungsi utama snatch block adalah mengubah arah tarikan wire rope tanpa harus memindahkan posisi alat penarik. Hal ini sangat membantu ketika ruang kerja terbatas atau posisi alat berat tidak memungkinkan berada tepat di depan beban.

2. Meningkatkan Efisiensi Penarikan

Dengan konfigurasi tertentu, snatch block dapat menciptakan mechanical advantage sehingga gaya yang dibutuhkan untuk menarik beban menjadi lebih kecil. Artinya, mesin tidak perlu bekerja terlalu keras untuk menghasilkan gaya tarik yang sama.

3. Membantu Proses Recovery

Dalam pekerjaan recovery kendaraan atau alat berat, snatch block memungkinkan operator mengubah sudut tarikan sehingga proses evakuasi menjadi lebih aman. Metode ini banyak digunakan pada kendaraan yang terjebak di lumpur, pasir, maupun area berbatu.

4. Menjaga Stabilitas Wire Rope

Wire rope yang dipaksa bekerja pada sudut ekstrem dapat mengalami kerusakan lebih cepat. Penggunaan snatch block membantu menjaga jalur wire rope tetap sesuai sehingga risiko tekukan berlebihan dapat diminimalkan.

5. Mendukung Sistem Rigging

Dalam berbagai konfigurasi rigging, snatch block berfungsi sebagai komponen pengarah beban sehingga proses lifting menjadi lebih stabil dan terkendali.

Keunggulan Menggunakan Snatch Block

Penggunaan snatch block memberikan banyak keuntungan dibandingkan melakukan penarikan secara langsung.

Beberapa keunggulannya antara lain:

  • Meningkatkan fleksibilitas arah lifting.
  • Mengurangi beban kerja winch atau crane.
  • Mempercepat proses instalasi wire rope.
  • Membantu meningkatkan kapasitas tarik pada konfigurasi tertentu.
  • Mengurangi risiko keausan wire rope akibat sudut tarikan yang tajam.
  • Mendukung keselamatan kerja saat proses lifting berlangsung.

Karena berbagai manfaat tersebut, snatch block menjadi salah satu perlengkapan standar dalam pekerjaan heavy lifting.

Jenis-Jenis Snatch Block

Snatch block tersedia dalam berbagai tipe yang disesuaikan dengan kebutuhan pekerjaan. Pemilihan jenis yang tepat akan membantu meningkatkan efisiensi sekaligus menjaga keamanan selama proses lifting.

1. Snatch Block Single Sheave

Single sheave merupakan tipe yang hanya menggunakan satu roda katrol.

Jenis ini paling banyak digunakan untuk pekerjaan pengalihan arah tarikan dengan kapasitas beban ringan hingga menengah.

Keunggulannya antara lain:

  • Desain lebih ringkas.
  • Bobot lebih ringan.
  • Pemasangan lebih mudah.
  • Harga lebih ekonomis.

Single sheave sangat cocok digunakan pada pekerjaan konstruksi umum maupun aktivitas maintenance.

2. Snatch Block Double Sheave

Double sheave memiliki dua roda katrol yang memungkinkan konfigurasi wire rope lebih kompleks. Dengan dua jalur rope, beban dapat terbagi secara lebih merata sehingga gaya tarik yang diperlukan menjadi lebih kecil.

Jenis ini banyak digunakan pada pekerjaan heavy lifting, proyek pelabuhan, pertambangan, hingga industri minyak dan gas.

3. Snatch Block Hook

Snatch block hook merupakan tipe yang dilengkapi dengan pengait (hook) pada bagian atas sebagai titik pemasangan. Pengait ini umumnya telah dilengkapi safety latch atau pengunci otomatis untuk membantu menjaga alat tetap terpasang selama proses lifting berlangsung.

Karena desainnya yang praktis, snatch block hook menjadi pilihan yang banyak digunakan pada pekerjaan yang membutuhkan pemasangan dan pelepasan secara cepat. Operator cukup mengaitkan hook pada titik angkat (lifting point) atau anchor yang sesuai tanpa memerlukan proses instalasi yang rumit.

Beberapa keunggulan tipe hook antara lain:

  • Proses pemasangan lebih cepat.
  • Mudah dipindahkan ke berbagai titik kerja.
  • Cocok untuk pekerjaan yang bersifat sementara atau berpindah-pindah.
  • Efisien untuk aplikasi crane, winch, maupun sistem lifting portable.

Tipe ini banyak digunakan di sektor konstruksi, pergudangan, pelabuhan, serta berbagai pekerjaan maintenance yang membutuhkan fleksibilitas tinggi.

4. Snatch Block Shackle (Eye)

Selain tipe hook, tersedia pula snatch block dengan shackle atau eye sebagai titik penghubung. Jenis ini menggunakan shackle atau mata pengait yang dipasang pada anchor point menggunakan pin sehingga menghasilkan sambungan yang lebih kokoh.

Oleh karena itu, snatch block shackle sering dipilih untuk aplikasi dengan beban berat maupun penggunaan dalam jangka waktu yang lebih lama.

Beberapa kelebihan tipe ini meliputi:

  • Sambungan lebih stabil.
  • Memiliki tingkat keamanan yang tinggi.
  • Ideal untuk pekerjaan heavy lifting.
  • Cocok digunakan pada sistem rigging permanen atau semi permanen.

Tipe shackle banyak diaplikasikan pada industri minyak dan gas, pertambangan, pelabuhan, pembangkit listrik, hingga proyek infrastruktur berskala besar.

Perbedaan Snatch Block Hook dan Shackle

Meskipun memiliki fungsi utama yang sama, terdapat beberapa perbedaan mendasar antara kedua tipe tersebut.

Aspek Hook Shackle
Sistem pemasangan Cepat Lebih kuat dan stabil
Fleksibilitas Sangat tinggi Sedang
Kemudahan pelepasan Mudah Membutuhkan pembukaan pin
Cocok untuk Pekerjaan berpindah Heavy lifting
Tingkat keamanan Tinggi Sangat tinggi

Pemilihan tipe sebaiknya disesuaikan dengan kebutuhan operasional, kapasitas beban, serta standar keselamatan yang berlaku di lokasi kerja.

Aplikasi Snatch Block di Berbagai Industri

Sebagai salah satu komponen penting dalam sistem lifting dan rigging, snatch block digunakan pada berbagai sektor industri yang membutuhkan proses pemindahan beban secara aman dan efisien.

1. Industri Konstruksi

Pada proyek konstruksi, snatch block membantu mengubah arah tarikan crane ketika material harus dipindahkan ke area yang sulit dijangkau secara langsung. Alat ini juga sering digunakan untuk pemasangan struktur baja, pengangkatan bekisting, hingga instalasi komponen bangunan berukuran besar.

2. Industri Minyak dan Gas

Di sektor migas, pekerjaan lifting sering dilakukan pada area yang memiliki ruang terbatas dan standar keselamatan yang sangat tinggi. Snatch block digunakan sebagai bagian dari sistem rigging untuk mengarahkan wire rope agar proses pengangkatan berjalan lebih terkendali.

3. Pertambangan

Kegiatan pertambangan memerlukan peralatan lifting yang mampu bekerja dalam kondisi ekstrem. Snatch block dimanfaatkan untuk membantu penarikan alat berat, pengangkatan komponen mesin, hingga proses maintenance berbagai peralatan tambang.

4. Pelabuhan dan Logistik

Pada area pelabuhan, snatch block berperan dalam proses bongkar muat kontainer maupun material industri. Dengan mengubah arah tarikan crane atau winch, proses pemindahan barang menjadi lebih fleksibel tanpa harus memindahkan posisi alat utama.

5. Industri Manufaktur

Di lingkungan pabrik, snatch block digunakan untuk memindahkan mesin produksi, mould, hingga berbagai komponen dengan bobot besar yang membutuhkan pengaturan arah lifting secara presisi.

6. Towing dan Recovery

Selain digunakan pada sektor industri, snatch block juga populer dalam aktivitas towing dan recovery kendaraan. Ketika kendaraan terjebak di lumpur, pasir, atau medan yang sulit, snatch block dapat dipasang pada titik anchor untuk mengubah arah tarikan winch sehingga proses evakuasi menjadi lebih efektif.

Cara Memilih Snatch Block yang Tepat

Memilih snatch block tidak boleh hanya mempertimbangkan harga. Ada beberapa faktor teknis yang perlu diperhatikan agar alat dapat bekerja secara optimal dan aman.

1. Sesuaikan Working Load Limit (WLL)

Working Load Limit merupakan kapasitas kerja maksimum yang diizinkan selama penggunaan. Pastikan kapasitas snatch block selalu lebih besar daripada beban kerja yang akan diangkat.

Hindari menggunakan alat hingga mencapai batas maksimum kapasitasnya karena dapat meningkatkan risiko kegagalan peralatan.

2. Pilih Diameter Sheave yang Sesuai

Diameter roda katrol harus kompatibel dengan ukuran wire rope yang digunakan. Apabila diameter terlalu kecil, wire rope akan mengalami tekukan berlebihan yang dapat mempercepat keausan bahkan menyebabkan kerusakan permanen.

3. Perhatikan Jenis Pengait

Sesuaikan jenis hook maupun shackle dengan kebutuhan pekerjaan. Untuk pekerjaan yang membutuhkan mobilitas tinggi, tipe hook lebih praktis. Sementara itu, pekerjaan heavy lifting lebih disarankan menggunakan tipe shackle karena menawarkan sambungan yang lebih kuat.

4. Pilih Material Berkualitas

Snatch block umumnya diproduksi menggunakan baja tempa (forged steel) yang memiliki kekuatan tinggi terhadap tekanan maupun benturan.

Selain itu, material dengan lapisan anti karat juga lebih cocok digunakan pada lingkungan kerja dengan kelembaban tinggi maupun area offshore.

5. Pastikan Produk Memiliki Sertifikasi

Gunakan produk dari produsen terpercaya yang telah memenuhi standar mutu dan keselamatan. Sertifikasi menjadi salah satu indikator bahwa produk telah melalui proses pengujian sesuai standar industri.

Kesalahan yang Sering Terjadi Saat Menggunakan Snatch Block

Meskipun terlihat sederhana, penggunaan snatch block yang kurang tepat dapat menyebabkan kecelakaan kerja maupun kerusakan alat.

Beberapa kesalahan yang masih sering dijumpai di lapangan antara lain:

  • Menggunakan snatch block dengan kapasitas di bawah beban kerja.
  • Memakai wire rope yang ukurannya tidak sesuai dengan alur sheave.
  • Tidak melakukan inspeksi sebelum digunakan.
  • Menggunakan hook tanpa memastikan safety latch berfungsi dengan baik.
  • Mengabaikan kondisi bearing maupun pin yang sudah aus.
  • Menggunakan snatch block yang mengalami deformasi atau retak.
  • Membebani alat melebihi Working Load Limit.

Dengan menghindari kesalahan tersebut, umur pakai peralatan dapat lebih panjang sekaligus meningkatkan keselamatan kerja.

Tips Perawatan Snatch Block

Perawatan rutin menjadi langkah penting agar snatch block tetap bekerja secara optimal.

Beberapa langkah yang dapat dilakukan meliputi:

  • Membersihkan alat setelah digunakan.
  • Memberikan pelumas pada bearing dan pin sesuai rekomendasi pabrikan.
  • Memeriksa kondisi sheave secara berkala.
  • Mengganti komponen yang mengalami keausan.
  • Menyimpan alat di tempat yang kering dan terlindung dari korosi.
  • Melakukan inspeksi sebelum dan sesudah penggunaan.

Perawatan yang konsisten tidak hanya memperpanjang usia peralatan, tetapi juga membantu menjaga performa selama proses lifting.

Mengapa Memilih Snatch Block dari PT Nobel Riggindo Samudra?

Memilih peralatan lifting bukan hanya soal spesifikasi, tetapi juga menyangkut kualitas, keamanan, dan keandalan produk. PT Nobel Riggindo Samudra menghadirkan Snatch Block Ultra yang dirancang untuk memenuhi kebutuhan berbagai sektor industri, mulai dari konstruksi, pelabuhan, pertambangan, hingga minyak dan gas.

Produk ini tersedia dalam dua pilihan, yaitu Snatch Block With Hook Ultra dan Snatch Block With Shackle Ultra, sehingga dapat disesuaikan dengan karakteristik pekerjaan di lapangan.

Dengan kapasitas mulai dari 2 ton hingga 20 ton, Snatch Block Ultra mampu mendukung berbagai aplikasi lifting maupun pengalihan arah beban. Material berkualitas tinggi serta proses manufaktur yang memenuhi standar industri menjadikannya pilihan yang andal untuk penggunaan jangka panjang.

Selain menyediakan produk berkualitas, PT Nobel Riggindo Samudra juga siap membantu pelanggan dalam menentukan jenis dan kapasitas snatch block yang sesuai dengan kebutuhan operasional sehingga proses lifting dapat berjalan lebih aman, efisien, dan produktif.

Untuk pemesanan silahkan hubungi kami sekarang!

FAQ Seputar Snatch Block

1. Apa perbedaan snatch block dan chain block?

Snatch block digunakan untuk mengubah arah tarikan wire rope atau meningkatkan gaya tarik bersama crane maupun winch. Sedangkan chain block adalah alat angkat yang menggunakan rantai untuk mengangkat beban secara vertikal.

2. Berapa kapasitas snatch block yang umum digunakan?

Kapasitas snatch block bervariasi, mulai dari 2 ton hingga 20 ton atau lebih, tergantung jenis, jumlah sheave, dan spesifikasi produk.

3. Apakah snatch block bisa digunakan untuk towing kendaraan?

Ya. Snatch block sering digunakan untuk mengubah arah tarikan winch saat proses recovery kendaraan atau alat berat di medan yang sulit.

4. Apa saja jenis snatch block?

Snatch block tersedia dalam tipe single sheave dan double sheave, serta pilihan pengait hook atau shackle sesuai kebutuhan aplikasi lifting.

5. Bagaimana cara memilih snatch block yang tepat?

Pilih snatch block berdasarkan kapasitas beban (WLL), ukuran wire rope, jenis pengait, serta pastikan produk memenuhi standar kualitas dan keselamatan.
