Lifting clamp adalah alat bantu lifting yang digunakan untuk mengangkat dan memindahkan material logam, seperti plat baja, H-Beam, I-Beam, dan drum, tanpa perlu melakukan pengelasan atau pengeboran pada material. Alat ini banyak digunakan dalam pekerjaan konstruksi, fabrikasi baja, manufaktur, hingga pergudangan karena dapat menjadi titik angkat sementara pada material yang tidak memiliki lifting point permanent.
Dalam proses pengangkatan material berat, penggunaan peralatan yang sesuai sangat penting untuk menjaga keamanan dan efisiensi pekerjaan. Lifting clamp menjadi salah satu pilihan praktis karena dapat dipasang langsung pada material sesuai jenis, posisi pengangkatan, dan kapasitas beban yang dibutuhkan.
Lalu, apa saja jenis lifting clamp, bagaimana cara kerjanya, apa fungsinya, dan bagaimana memilih produk yang tepat? Simak penjelasan lengkapnya berikut ini.
Lifting Clamp Adalah Apa?
Lifting clamp adalah aksesoris lifting berbentuk penjepit yang dirancang untuk mencengkeram material logam sebagai titik angkat sementara. Alat ini umumnya digunakan pada plat baja, beam seperti H-Beam dan I-Beam, serta material tertentu seperti drum.
Berbeda dengan lifting point permanen yang membutuhkan pengelasan atau pengeboran, lifting clamp dapat dipasang dan dilepas sesuai kebutuhan. Karena itu, alat ini banyak digunakan pada pekerjaan yang membutuhkan proses pemindahan material secara berulang.
Dalam penggunaannya, lifting clamp dapat dikombinasikan dengan berbagai lifting tools, seperti hook, shackle, maupun chain sling untuk membentuk konfigurasi pengangkatan yang sesuai dengan kebutuhan.
Fungsi Lifting Clamp dalam Pekerjaan Lifting
Fungsi lifting clamp tidak hanya sebatas menjepit material. Dalam kegiatan lifting dan rigging, alat ini membantu menyediakan titik angkat sementara pada benda yang sulit diangkat menggunakan metode konvensional.
Beberapa fungsi utamanya meliputi:
- Menjadi lifting point sementara pada material logam tanpa harus melakukan modifikasi permanen.
- Mengangkat plat baja dalam posisi vertikal maupun horizontal sesuai jenis clamp.
- Memindahkan H-Beam dan I-Beam dalam proses fabrikasi atau konstruksi.
- Membalik plat baja ketika proses pengerjaan membutuhkan perubahan posisi material.
- Menangani drum industri menggunakan jenis clamp yang dirancang khusus untuk drum.
- Membantu menjaga kestabilan beban selama proses pemindahan apabila digunakan sesuai prosedur dan kapasitas yang ditentukan.
Penggunaan clamp yang tepat dapat membuat proses material handling menjadi lebih efisien. Namun, kapasitas alat, kondisi material, posisi pengangkatan, serta metode rigging tetap harus diperhatikan sebelum digunakan.
Jenis-Jenis Lifting Clamp
Terdapat beberapa jenis lifting clamp yang dirancang untuk kebutuhan berbeda. Perbedaannya terutama terletak pada bentuk material yang diangkat, posisi pengangkatan, serta aplikasi di lapangan.
Berikut beberapa jenis yang umum digunakan dalam industri.
1. Vertical Lifting Clamp atau Plate Clamp Vertical
Vertical lifting clamp digunakan untuk mengangkat plat baja dalam posisi vertikal atau berdiri tegak. Clamp dipasang pada bagian tepi plat sehingga material dapat diangkat dan dipindahkan menggunakan crane.
Salah satu kelebihan jenis ini adalah kemampuannya membantu proses tilting atau membalik plat, terutama dalam pekerjaan fabrikasi baja. Karena itu, vertical plate clamp banyak digunakan pada pekerjaan yang membutuhkan perpindahan dan perubahan posisi plat secara berkala.
Cocok untuk:
- Fabrikasi plat baja
- Konstruksi struktur baja
- Galangan kapal
- Pemindahan plat tebal
- Proses membalik atau memposisikan plat
Untuk penggunaan tertentu, satu clamp dapat digunakan sebagai titik angkat. Namun, jumlah unit tetap harus ditentukan berdasarkan berat, ukuran, titik berat, serta petunjuk penggunaan produk.
2. Horizontal Lifting Clamp atau Plate Clamp Horizontal
Horizontal lifting clamp dirancang untuk mengangkat plat baja dalam posisi mendatar. Jenis ini berbeda dengan vertical clamp karena metode pengangkatan dan distribusi bebannya harus disesuaikan dengan posisi material.
Pengangkatan horizontal umumnya menggunakan dua atau lebih clamp agar beban dapat ditopang secara seimbang. Clamp dapat dikombinasikan dengan spreader bar atau chain sling sling sesuai konfigurasi lifting yang digunakan.
Cocok untuk:
- Pengangkatan plat baja mendatar
- Pemindahan beam
- Material handling di stockyard
- Fabrikasi baja
- Pekerjaan konstruksi
Jumlah clamp dan konfigurasi rigging harus mengikuti kapasitas produk serta prosedur pengangkatan yang berlaku.
3. Drum Lifter
Drum lifter merupakan clamp yang dirancang khusus untuk mengangkat dan memindahkan drum atau tong industri. Mekanisme penjepitnya disesuaikan dengan bentuk drum sehingga proses handling dapat dilakukan tanpa harus mengangkat drum secara manual.
Jenis ini banyak digunakan pada industri yang menangani drum berisi material cair maupun padat.
Cocok untuk:
- Industri kimia
- Manufaktur
- Pergudangan
- Migas
- Area penyimpanan material
4. Beam Clamp
Beam clamp digunakan pada flange balok baja seperti I-Beam atau H-Beam untuk menciptakan titik suspensi atau titik gantung.
Berbeda dari plate clamp yang digunakan untuk mengangkat material, beam clamp lebih banyak digunakan sebagai titik pemasangan atau suspensi untuk peralatan seperti chain block, hoist, maupun perlengkapan rigging lainnya.
Cocok untuk:
- Workshop
- Konstruksi
- Maintenance pabrik
- Pemasangan hoist sementara
- Pekerjaan pada struktur baja
Baca Juga:
- Lifting Clamp Vertical dan Horizontal: Perbedaannya yang Wajib Anda Ketahui
- Lifting Tools: Apa Saja Jenis dan Kegunaannya?
- Rigging Adalah: Definisi, Bahan, dan Jenis Finishingnya
Cara Kerja Lifting Clamp
Cara kerja lifting clamp pada dasarnya mengandalkan mekanisme penjepitan yang dirancang untuk mempertahankan cengkeraman pada material ketika beban diangkat.
Pada beberapa produk, mekanisme tersebut menggunakan sistem cam-action self-locking atau wedge locking. Secara sederhana, prosesnya berlangsung sebagai berikut:
- Clamp dipasang pada bagian material yang sesuai dengan kapasitas dan rentang penjepitannya.
- Rahang atau jaw mencengkram permukaan material.
- Ketika material mulai diangkat, gaya beban bekerja pada mekanisme clamp.
- Mekanisme tersebut membantu meningkatkan tekanan penjepitan sehingga material tetap tercengkeram.
- Setelah material diturunkan dan tidak lagi menerima beban, clamp dapat dilepaskan sesuai prosedur penggunaan.
Meskipun mekanisme self-locking membantu mempertahankan cengkeraman, bukan berarti clamp dapat digunakan tanpa memperhatikan kondisi material dan prosedur keselamatan. Permukaan material yang terlalu licin, berkarat, berminyak, atau tidak sesuai dengan spesifikasi dapat mempengaruhi kinerja alat.
Perbedaan Vertikal dan Horizontal Lifting Clamp
Pemilihan antara vertikal dan horizontal lifting clamp harus disesuaikan dengan posisi material saat diangkat.
| Aspek | Vertical Lifting Clamp | Horizontal Lifting Clamp |
| Posisi material | Tegak/vertikal | Mendatar/horizontal |
| Aplikasi utama | Mengangkat dan membalik plat | Mengangkat plat atau beam secara mendatar |
| Jumlah unit | Dapat digunakan single sesuai aplikasi | Umumnya menggunakan dua atau lebih |
| Spreader bar | Tidak selalu diperlukan | Dapat digunakan sesuai konfigurasi |
| Penggunaan umum | Fabrikasi dan konstruksi | Stockyard, fabrikasi, dan konstruksi |
Perbedaan ini penting karena penggunaan clamp yang tidak sesuai dengan arah beban dapat meningkatkan risiko kegagalan pengangkatan.
Aplikasi Lifting Clamp di Berbagai Industri
Karena dapat digunakan sebagai titik angkat sementara, lifting clamp banyak ditemukan pada pekerjaan yang melibatkan material baja dan logam berukuran besar.
Beberapa contoh aplikasinya antara lain:
- Fabrikasi Baja: Dalam proses fabrikasi, clamp digunakan untuk memindahkan, memposisikan, atau membalik plat baja selama proses pemotongan, pengelasan, dan pengerjaan lainnya.
- Konstruksi: Pada proyek konstruksi, alat ini dapat membantu proses pemindahan H-Beam, I-Beam, WF, dan komponen struktur baja lainnya.
- Galangan Kapal: Panel baja dan berbagai komponen kapal berukuran besar membutuhkan peralatan handling yang dapat mendukung proses produksi secara efisien.
- Manufaktur Logam: Lifting clamp dapat digunakan untuk memindahkan lembaran atau komponen logam pada area produksi dan penyimpanan.
- Pergudangan dan Logistik: Jenis clamp tertentu, seperti drum lifter, dapat membantu pemindahan drum atau material berbentuk silinder di area gudang.
- Pertambangan: Di area pertambangan, peralatan lifting digunakan untuk menangani berbagai komponen dan material logam berat selama proses maintenance maupun operasional.
Cara Memilih Lifting Clamp yang Tepat
Memilih lifting clamp tidak cukup hanya berdasarkan kapasitas angkat. Ada beberapa faktor yang perlu diperiksa agar alat sesuai dengan material dan metode pengangkatan.
1. Tentukan Arah Pengangkatan
Pastikan terlebih dahulu apakah material akan diangkat secara vertikal atau horizontal. Pilihan ini akan menentukan jenis clamp yang sesuai.
2. Perhatikan Working Load Limit (WLL)
Working Load Limit (WLL) menunjukkan batas beban kerja yang diperbolehkan pada produk. Pastikan kapasitas clamp sesuai dengan berat material dan konfigurasi pengangkatan yang digunakan.
Jangan memilih produk hanya berdasarkan perkiraan berat. Pertimbangkan juga cara pengangkatan, jumlah clamp, sudut sling, serta faktor lain yang dapat mempengaruhi beban pada setiap titik angkat.
3. Sesuaikan dengan Ketebalan Material
Setiap produk memiliki rentang ketebalan material yang dapat dijepit. Pastikan ketebalan plat berada dalam batas minimum dan maksimum yang ditentukan oleh produsen. Clamp dengan kapasitas besar belum tentu cocok untuk plat yang terlalu tipis atau terlalu tebal.
4. Periksa Kondisi Permukaan
Kondisi permukaan material juga penting. Permukaan yang bersih dan sesuai spesifikasi membantu mekanisme penjepit bekerja sebagaimana mestinya. Material yang sangat licin, berminyak, atau memiliki kondisi permukaan yang tidak sesuai dapat mempengaruhi daya cengkeram.
5. Sesuaikan Jumlah Clamp
Untuk pengangkatan horizontal, penggunaan lebih dari satu clamp umumnya diperlukan untuk menjaga keseimbangan material. Jumlah dan posisi pemasangan harus ditentukan berdasarkan berat, dimensi, titik berat, serta konfigurasi lifting.
6. Lakukan Pemeriksaan Sebelum Digunakan
Periksa kondisi jaw, pin, spring, locking mechanism, serta bagian lainnya sebelum melakukan pengangkatan. Jika terdapat kerusakan, keausan, deformasi, atau komponen yang tidak berfungsi normal, alat sebaiknya tidak digunakan sebelum diperiksa dan dinyatakan layak.

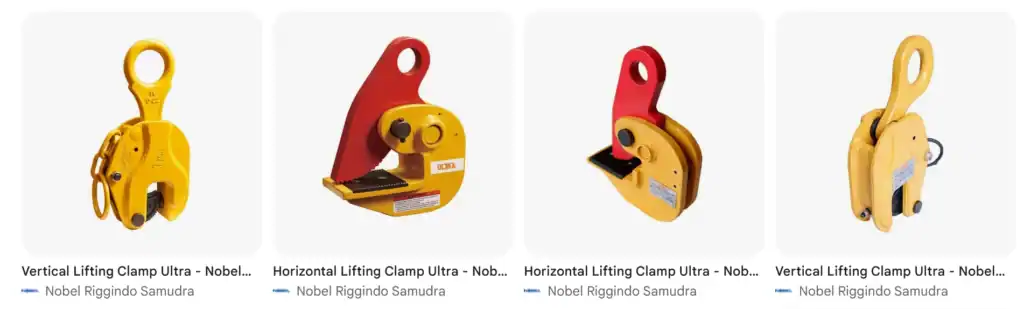

Produk Lifting Clamp dari PT Nobel Riggindo Samudra
PT Nobel Riggindo Samudra menyediakan berbagai produk lifting dan rigging untuk kebutuhan industri, termasuk beberapa pilihan clamp untuk pengangkatan material baja dan handling drum.
1. Vertical Lifting Clamp Ultra
Produk ini dirancang untuk pengangkatan plat baja dalam posisi vertikal. Mekanisme penjepitnya ditujukan untuk membantu proses pemindahan material pada pekerjaan fabrikasi dan konstruksi.
2. Horizontal Lifting Clamp Ultra
Jenis ini digunakan untuk kebutuhan pengangkatan plat atau material tertentu dalam posisi horizontal. Penggunaannya dapat dikombinasikan dengan konfigurasi rigging yang sesuai untuk membantu distribusi beban.
3. Vertical Lifting Clamp Kawasaki
Varian ini merupakan lifting clamp vertikal dari merek Kawasaki yang dapat menjadi pilihan untuk kebutuhan pengangkatan material pada aplikasi industri.
4. Drum Lifter Ultra
Produk ini dirancang untuk handling drum baja dan tong industri. Mekanisme penjepit membantu proses pemindahan drum pada area manufaktur, gudang, maupun lingkungan industri lainnya.
Lihat pilihan produk selengkapnya di Lifting Clamp — Nobel Riggindo Samudra
FAQ Seputar Lifting Clamp
1. Apa perbedaan lifting clamp vertical dan horizontal?
Vertical lifting clamp digunakan untuk mengangkat plat dalam posisi tegak, sedangkan horizontal lifting clamp digunakan untuk mengangkat material dalam posisi mendatar. Perbedaan arah beban membuat keduanya memiliki desain dan cara penggunaan yang berbeda.
2. Apakah lifting clamp bisa digunakan untuk semua jenis plat baja?
Tidak. Setiap produk memiliki spesifikasi dan rentang ketebalan material tertentu. Kondisi permukaan plat juga perlu diperhatikan karena dapat mempengaruhi kemampuan clamp dalam mencengkeram material.
3. Berapa banyak lifting clamp yang dibutuhkan untuk satu pengangkatan?
Jumlahnya bergantung pada jenis pengangkatan, berat dan ukuran material, titik berat, serta kapasitas produk. Pada aplikasi horizontal, umumnya digunakan dua atau lebih titik angkat untuk membantu menjaga keseimbangan. Material dengan ukuran atau beban tertentu dapat membutuhkan konfigurasi yang berbeda.
4. Apakah lifting clamp sama dengan beam clamp?
Tidak. Lifting clamp atau plate clamp pada umumnya digunakan untuk mengangkat material, sedangkan beam clamp lebih banyak digunakan sebagai titik suspensi atau titik pemasangan pada flange balok baja untuk mendukung peralatan tertentu.
5. Apakah lifting clamp aman digunakan untuk mengangkat material berat?
Lifting clamp dapat digunakan untuk pekerjaan pengangkatan sesuai kapasitas dan aplikasi yang ditetapkan produsen. Namun, keamanan tetap bergantung pada pemilihan produk yang tepat, kondisi alat, kondisi material, konfigurasi rigging, serta penerapan prosedur lifting yang benar.
